конструирај специјално возило
За изработка на оваа задача потребни се три парчиња од подебел картон (т.н сива лепенка со дебелина од 1мм), и тоа oснова, елемент бр. 1, 150×70мм, елемент бр. 2, 70×70мм, елемент број 3, 40×40мм и картон од остаток, кој ќе го користш за зацврстување на столбот на кранот, види слика подолу.
Колку успешен ќе биде овој модел ќе зависи најмногу од точно изработените три картонски елементи.
А сега неколку фази на работа, следи ги прикажаните слики и постапки за работа.

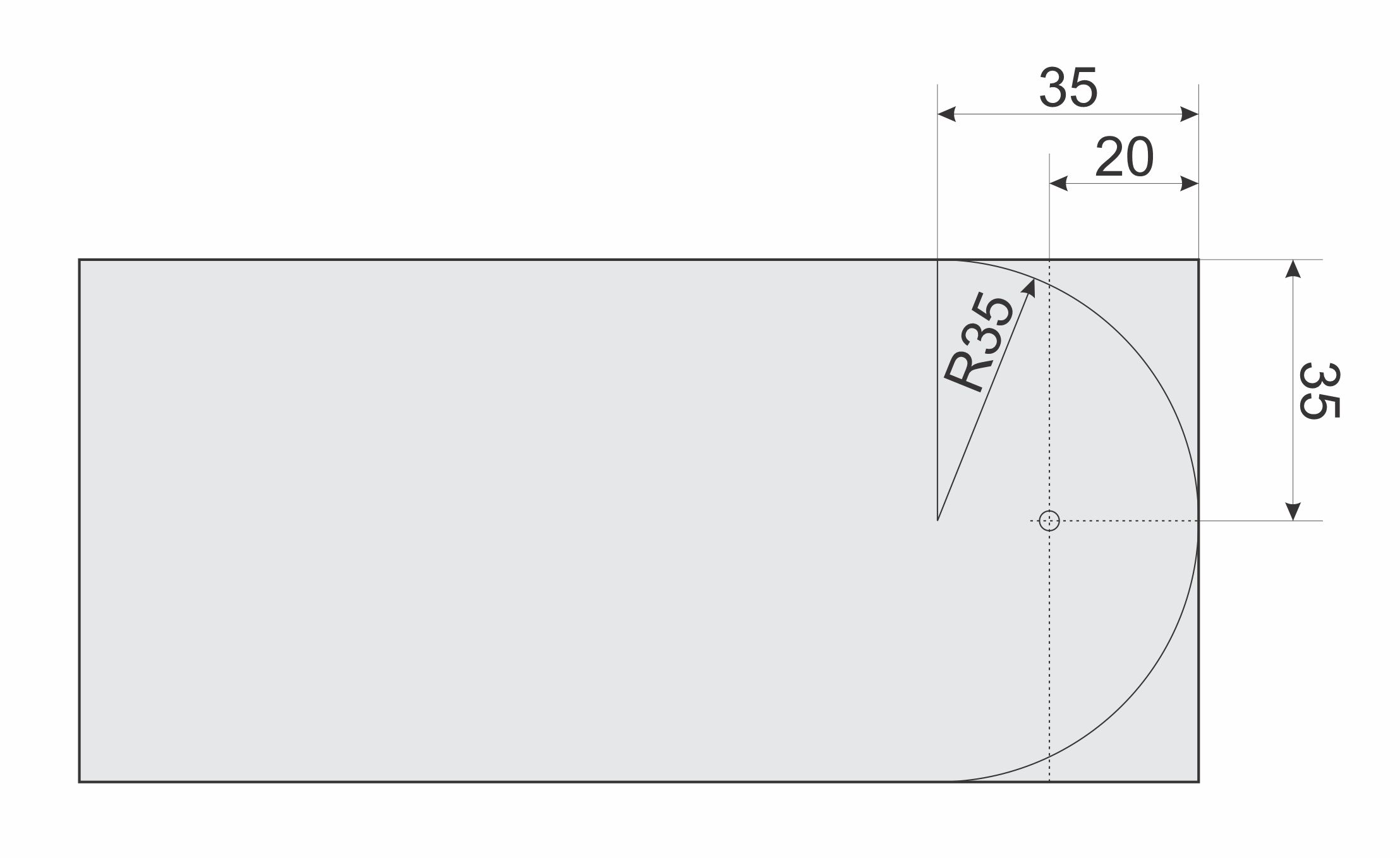

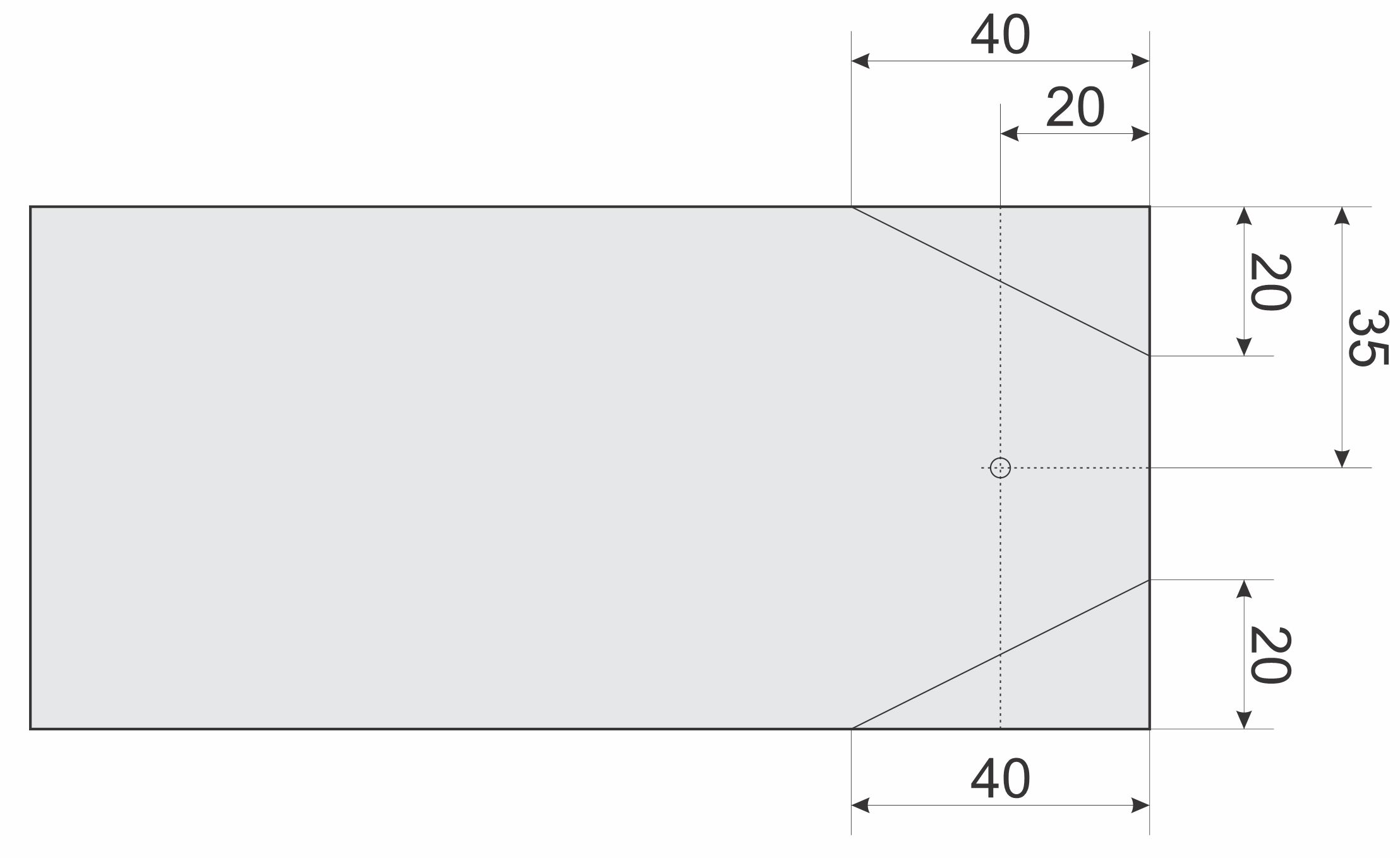

Чекор 1. Најпрво исечи ги картонски елементи, основата 1, со дименззија 150 x 70mm, елементот 2, со димензии 70×70 и елементот 3 со димензии 40×40. Обележи ги сите линии, димензии отвори и други ознаки како на сликата 2.
Потоа со шестар направи кружница со радиус 35мм од едната страна на елементите 1 и 2. На обележаното место, направи отвори со боцкалката и прошири ги за да може да помине завртката со која ќе ги за поврзеш елементите 1 и 2.(види слика 2)

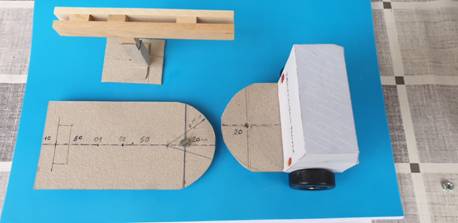

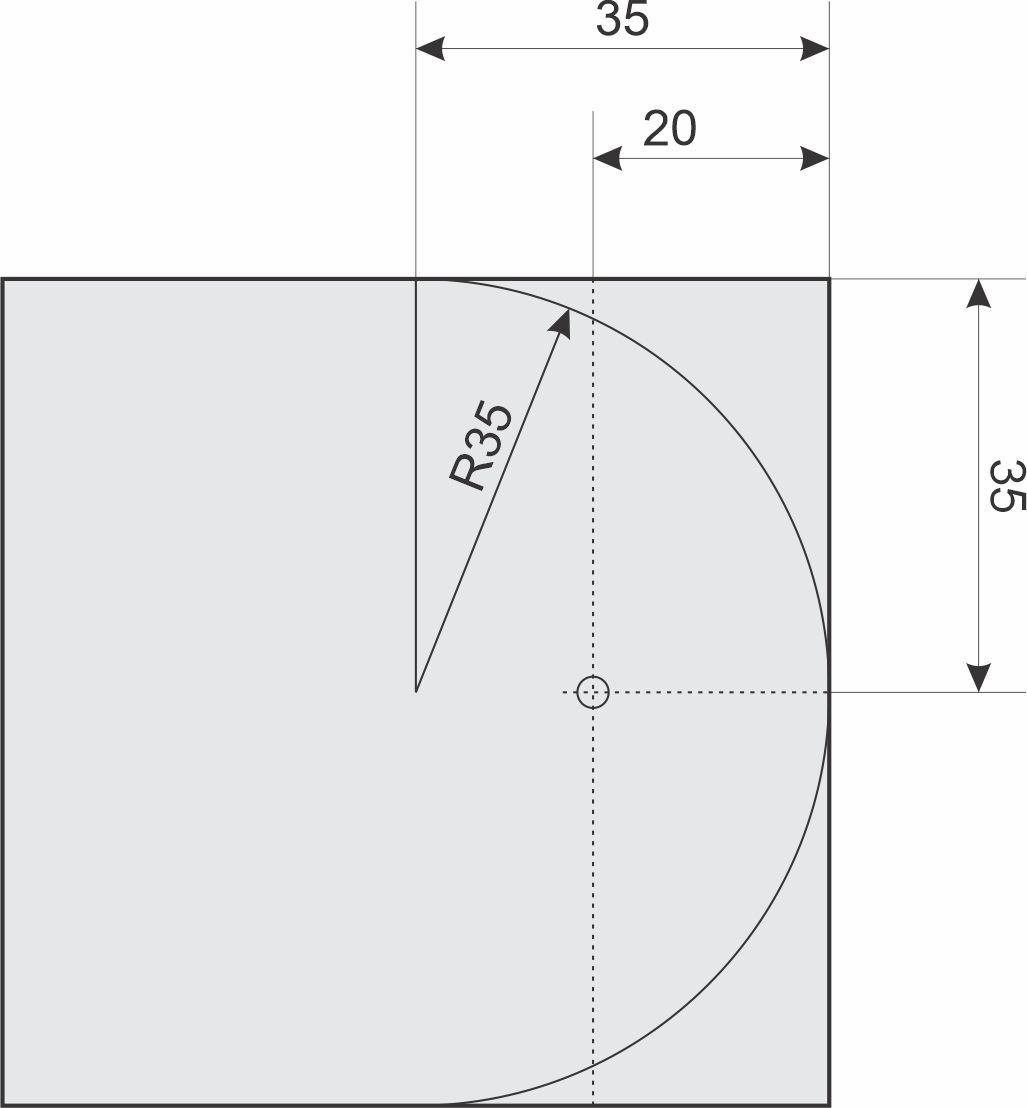

Чекор 2. Истите постапки направи ги на картонот 2, а потоа поврзи ги со завртка и навртка. Што воочи, дали кабината се врти полукружно лево и десно.
Чекор 3. Изработи ја кабината на возилото, според отпечатената мрежа од лесен картон, подготви се за нов час за изработка на кран дигалка.

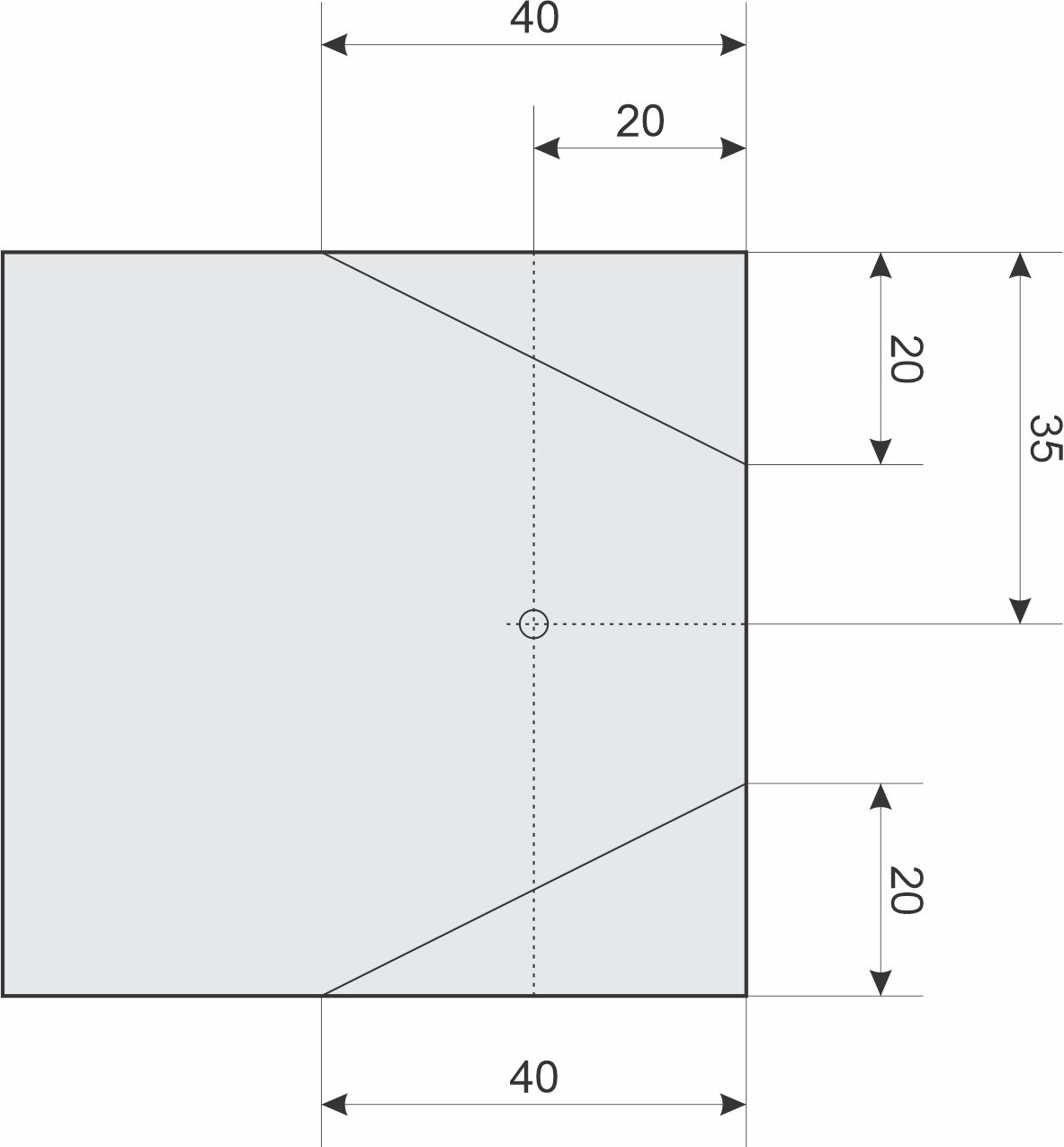

Чекор 4. Елементот 4 (спецификација 2) од картонот, исечи го според димензии 40×40мм.

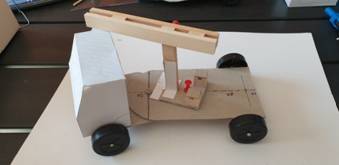

Состави го елементот за подигнување на товар според дадените слики, димензии и упатства.
Неколку важни насоки што ќе ти помогнат точно да ја направиш и оваа фаза од овој модел:
- При поврзување на елементот 1 и 2 користи завртка и навртка, а за 1 и 3 користи боцкалка. Боцни по обележаната средишна линија, избери места сам според своја замисла.

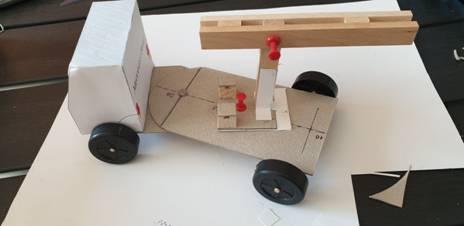

- При поврзување на раката и стилбот на кранот користи боцкалка. погледни слика.
